概述

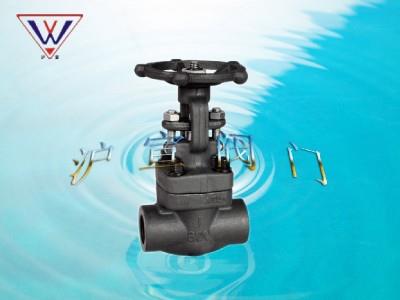

  鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接

結構型式如下

1.全通徑或縮徑；

2.明桿帶支架；

3.兩端自動調心的填料壓套；

4.用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋

5.本體倒密封；

6.承插焊接ANSI/ASME B16.11;

7.螺紋端(NPT端)按ANSI/ASME B1.20.1。

產品引用標準

1、設計制造：按GB12224-89、GB12228-89、JB/T7746-95

2、連接端尺寸：(1)承插孔尺寸接JB1751-753、閥門檢驗和試驗：按GB/T13927-92

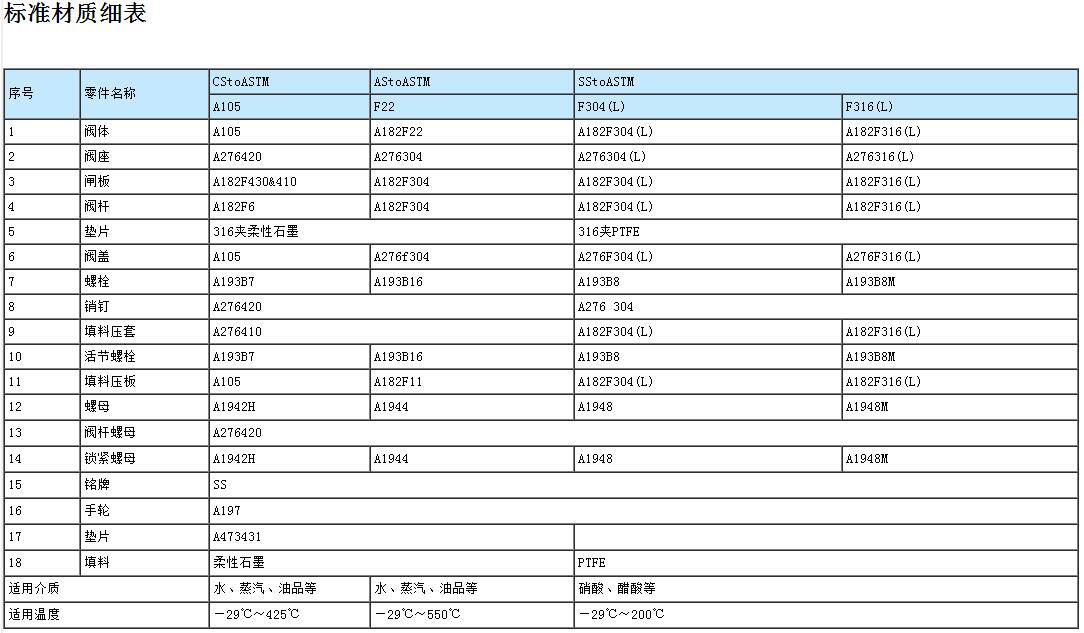

3、材料

(1)碳鋼按GB699的規定

(2)不銹鋼按GB1220的規定

(3)耐熱鋼按GB1221的規定
